- Stoc: 1
- Model: NMID30-2
- Masa: 0.30kg
- Diensiuni (DxWxH): 65.00mm x 76.00mm x 100.00mm

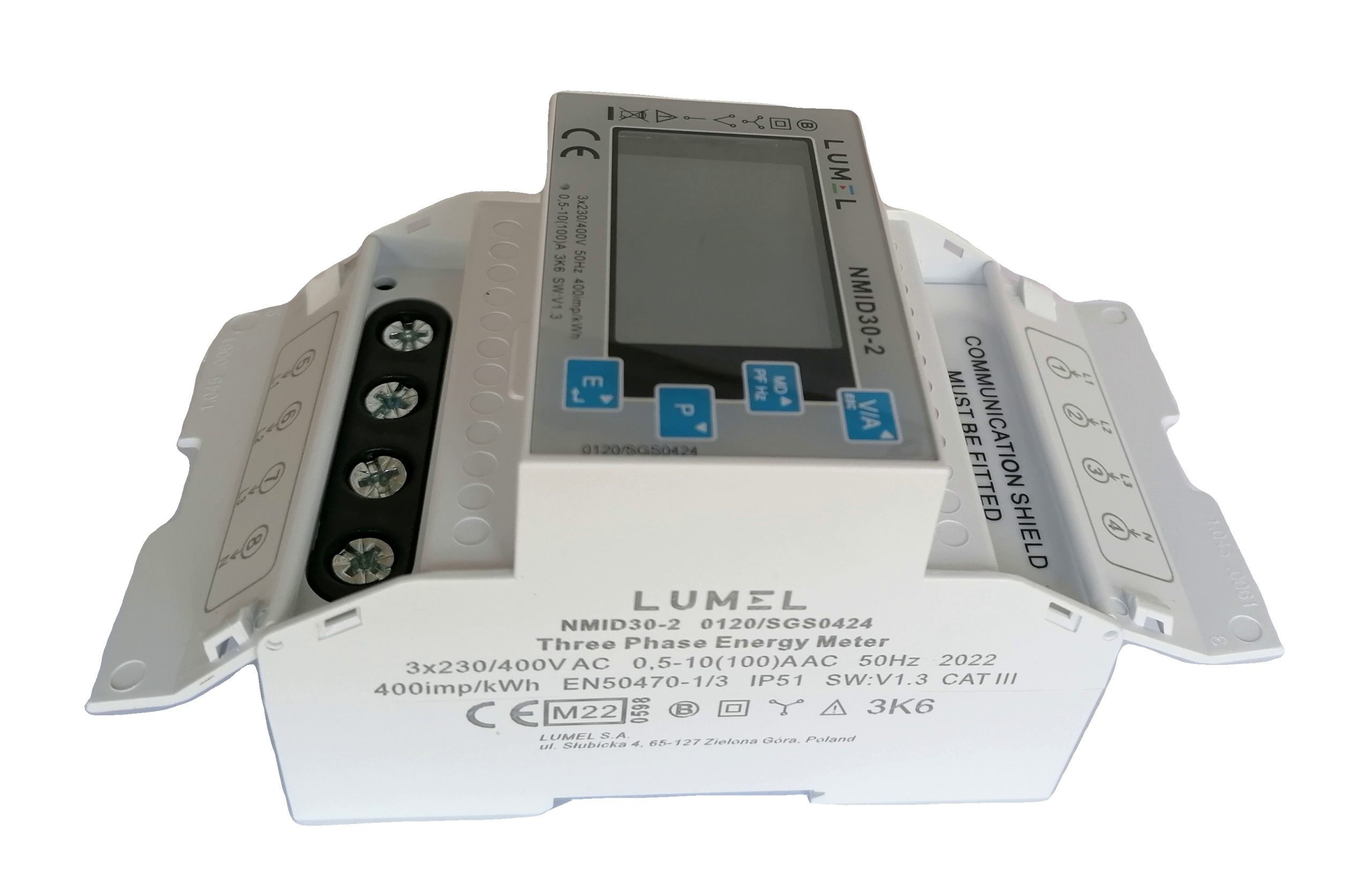

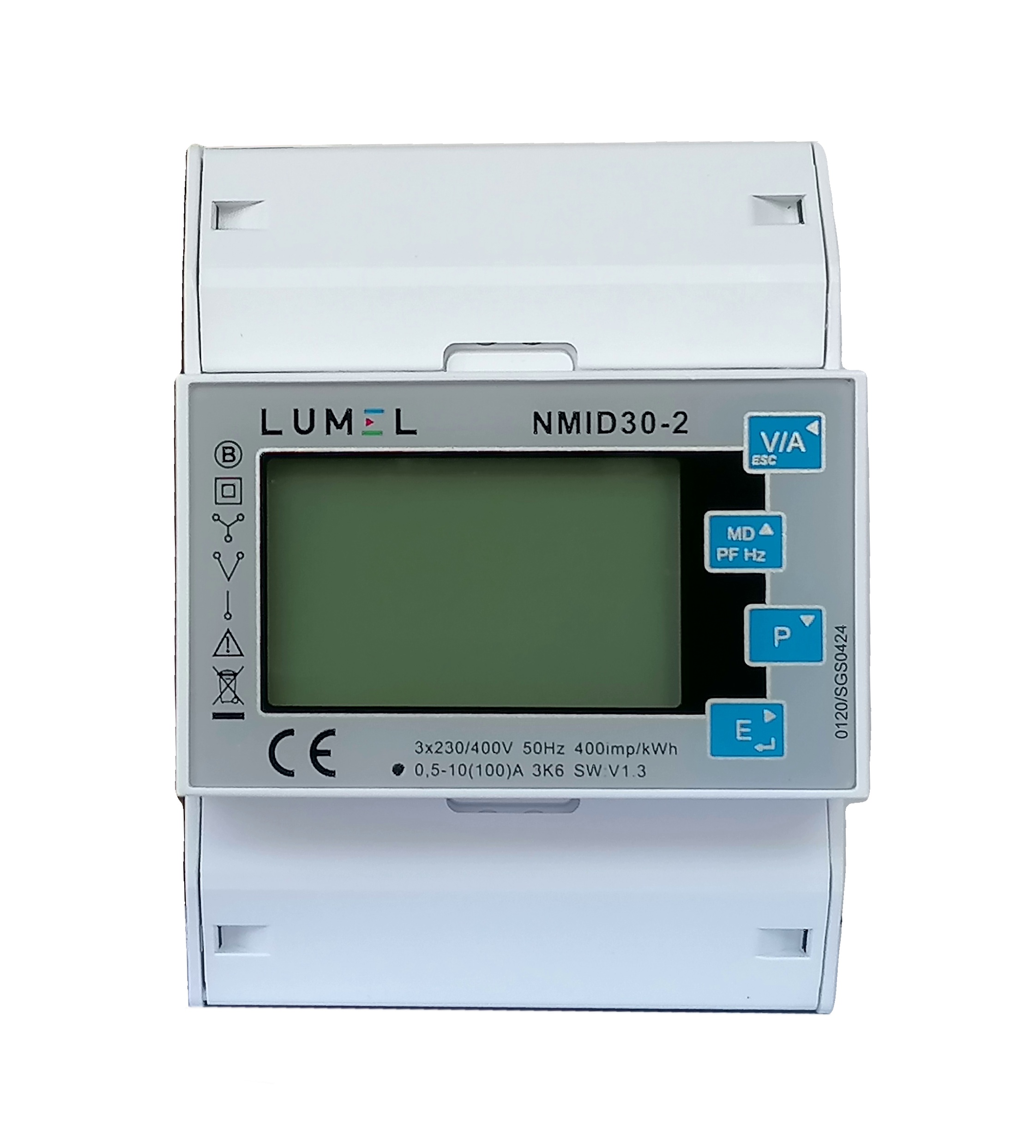

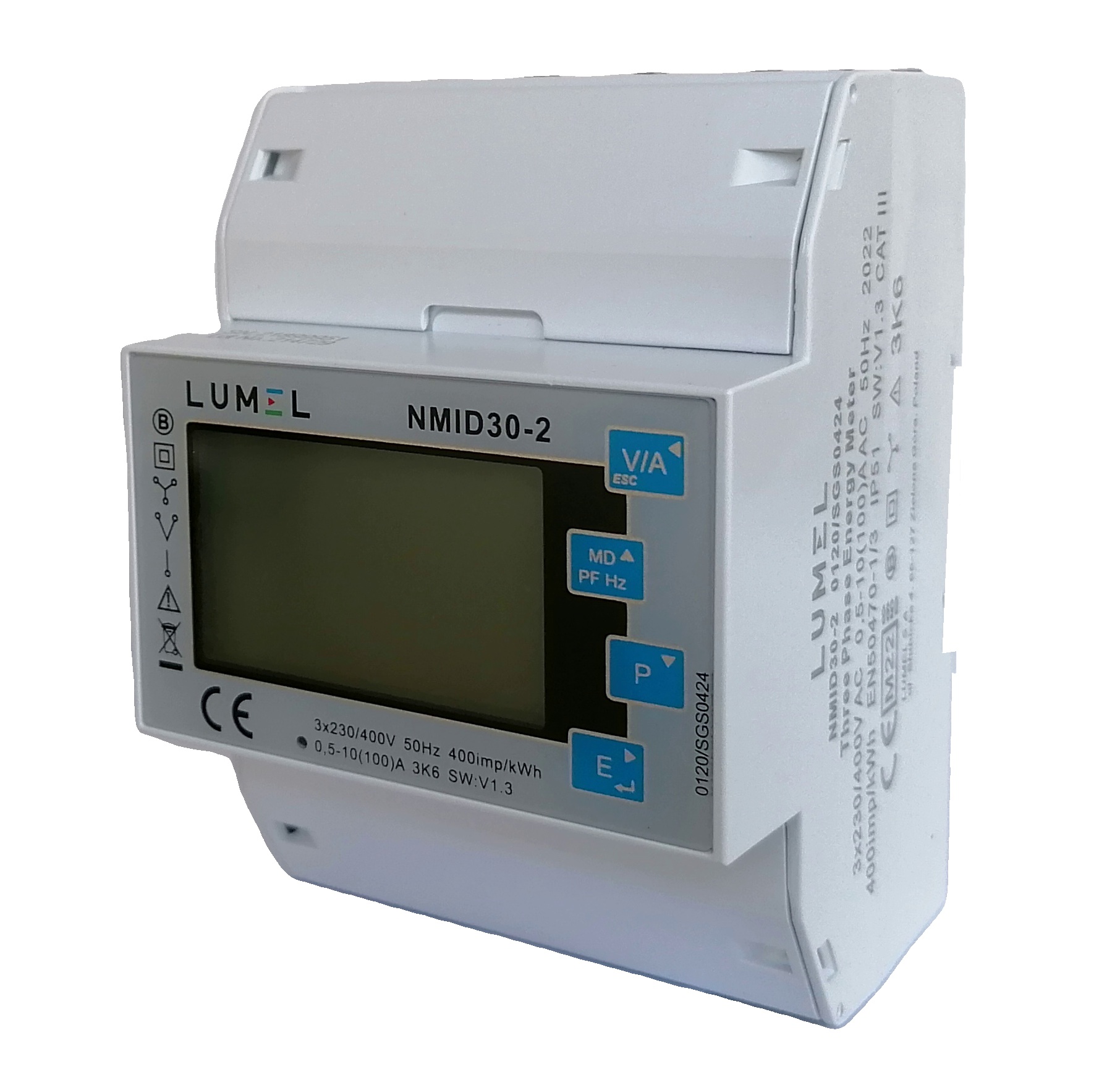

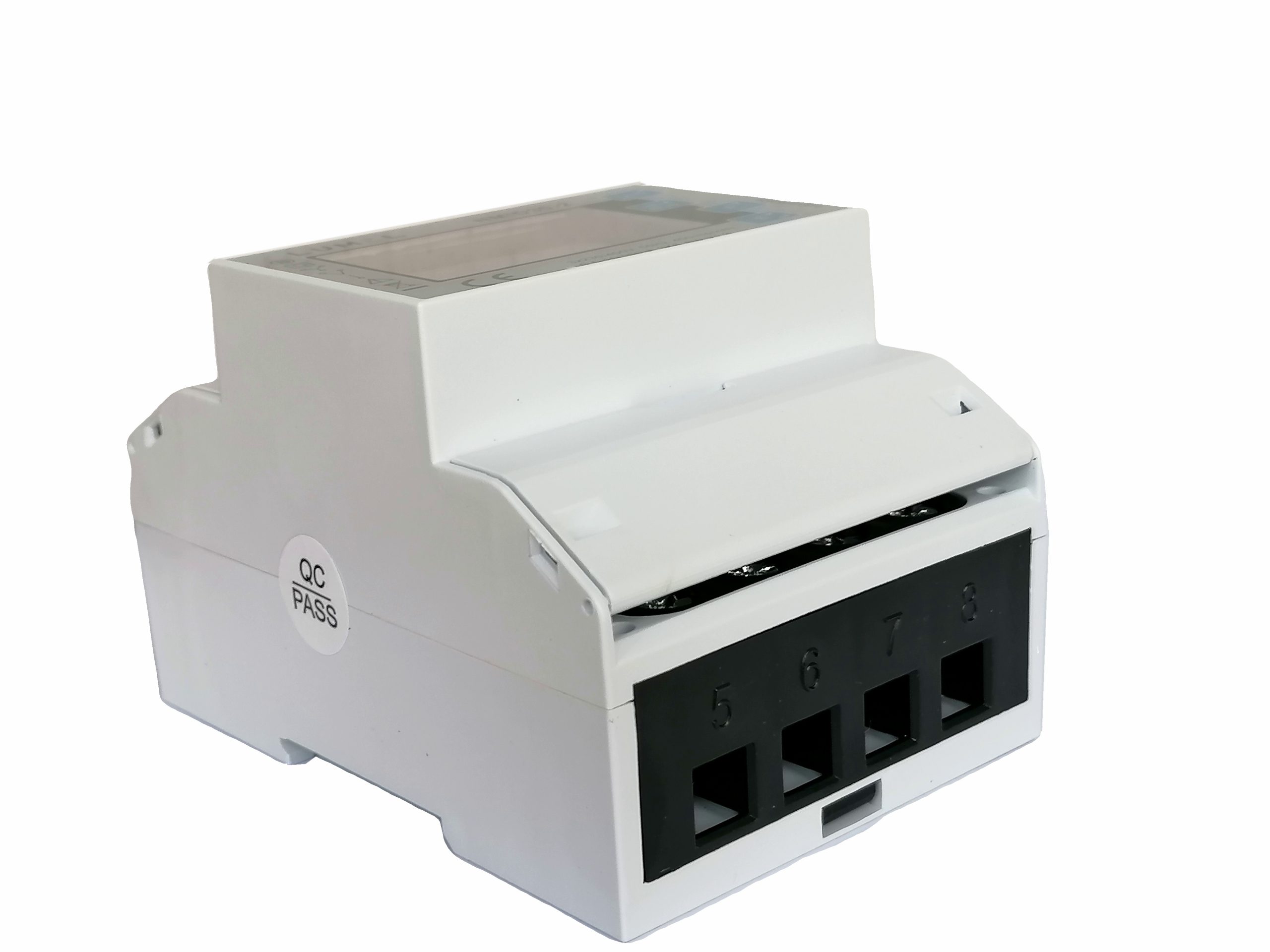

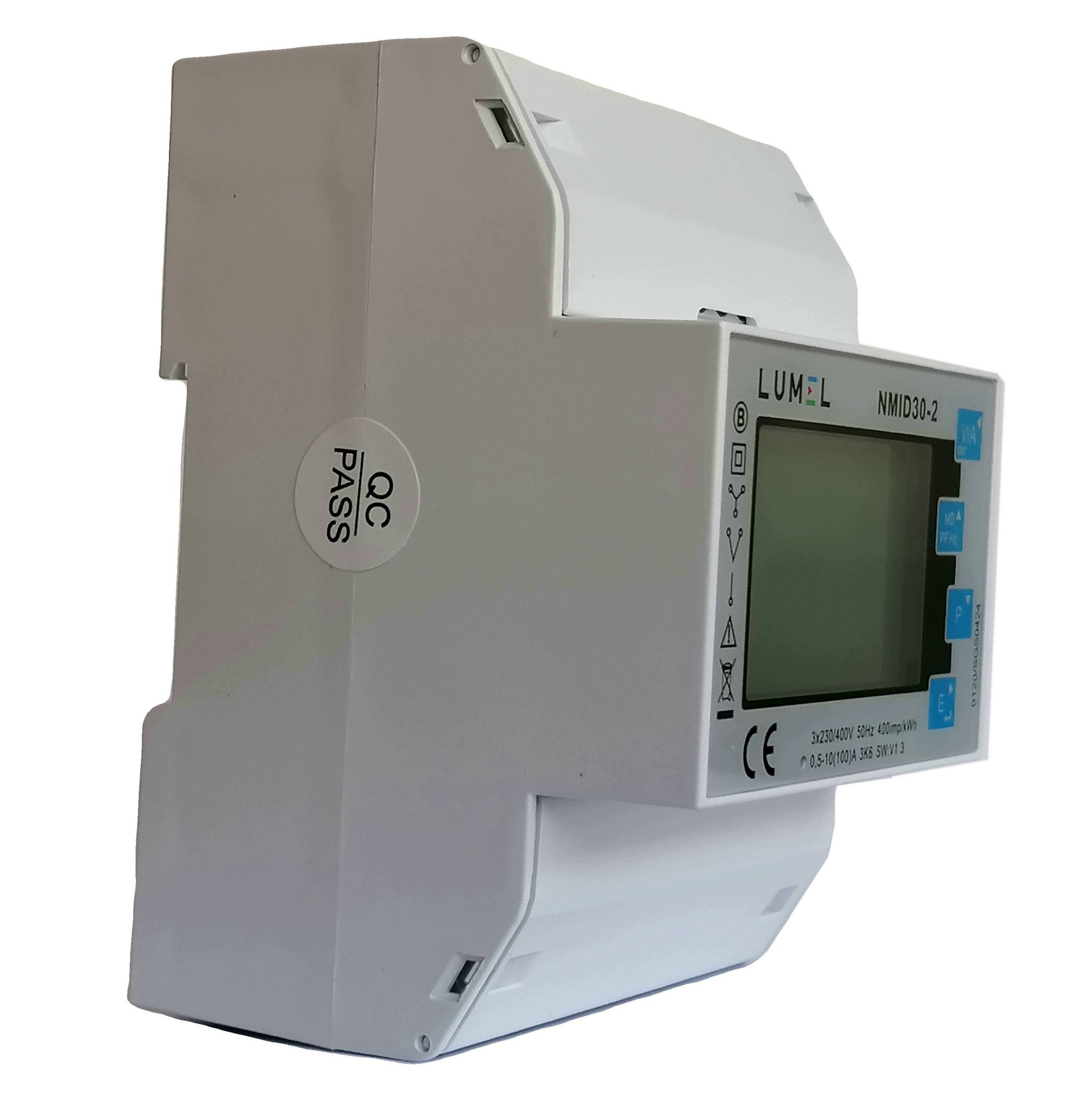

Contor certificat MID, cu montare pe sina.
NMID30-2 este un contor de noua generatie care monitorizeaza parametrii de calitate si inregistreaza energia electrica consumata sau cedata retelei.
Poate fi utilizat in retele monofazate sau trifazate, are comunicatie RS485 Modbus si iesire pe impulsuri.
Este certificat MID conform anexelor B si D ale Directivei CE 2004/22/EC, pentru import si export de energie electrica activa (kWh).
Este construit cu cele mai noi microprocesoare, are un afisaj cu iluminare albastra, si 16 parametri de masurare diferiti.
Are functie de detectare a conectarii inverse a transformatoarelor de curent.
Este compatibil pentru integrare BMS si in sistemele de monitorizare de la distanta.
Destinat masurarii directe (pana la 100 A) in retele trifazate cu 3 sau 4 conductoare.
Masoara:
- Tensiune de linie
- Tensiune de faza
- Frecventa
- Distorsiune armonica totala (THD).
- Curent neutru (calculat)
- Curent maxim absorbit
- Armonica totala curenta (THD)
- kW, kVA și kVAr
- Putere maxima absorbita
- Factor de putere
- Import kWh
- Export kWh
- Import kVarh
- Export kVArh
- kWh total (energie activa)
- kVarh total (energie reactiva)
Caracteristici generale | |
Gama | NMID30 |
Tensiune de alimentare | 1x110 V, 1x230 V, 3x230 V, 3x400 V |
Frecventa alimentare | 50 Hz, 60 Hz |
Curent nominal | 100 A, |
Putere | 0.5 VA |
Masoara (precizie) | Curent (clasa 0.5), tensiune (clasa 0.5), putere activa (clasa 1), putere reactiva (clasa 1), putere aparenta (clasa 1), energie activa (clasa 1 IEC 62053-21), energie reactiva (clasa 1), factor de putere (clasa 1), frecventa (clasa 0.2), THD (clasa 1) |
Tensiune masura | 1x110 V, 1x230 V, 3x230 V, 3x400 V |
Standarde | CE, Directiva CE 2004/22/EC, MID |
Intrari si iesiri comanda | |
Tip iesiri | 2 x impuls; |
Iesiri (1) | 2 iesiri pe impuls |
Control | |
Functii | Afisare putere medie pe 0, 5, 8, 10, 15, 20, 30 sau 60 minute, protejare cu parola, memorarea valorilor maxime, |
Interfata | |
Comunicatie | RS 485, Modbus RTU, |
Afisaj | LCD iluminat |
Informatii afisate | Curent, tensiune, putere activa, putere reactiva, putere aparenta, energie activa, energie reactiva, factor de putere, frecventa, THD, distorsiuni tensiune si curent, energie importata, energie exportata. |
Mod de programare | Din taste, RS 485 |
Caracteristici constructive | |
Tip montare | Pe sina |
Grad de protectie | IP51 |
Conditii de utilizare si de mediu | -25...55°C. Umiditate 95% fara condens, altitudine < 3000 m, soc 30g in 3 planuri, timp de incalzire 1 minut |
Intretinere, garantie, note | |
Note | Gradul de protectie este pentru partea frontala. Pentru a vedea intregul domeniu al tensiunii de alimentare si pentru specificatii complete consultati documentatia. Pentru integrare in sisteme de monitorizare (smart metering) utilizati un convertor de semnal (data logger) SM61IOT de la Lumel |
Garantie persoane fizice | 36 de luni |
Garantie persoane juridice | 36 de luni |
