- Model: GD20-090G-4-EU
- Masa: 45.00kg
- Diensiuni (DxWxH): 329.20mm x 338.00mm x 554.00mm
Opţiuni disponibile
Convertizoarele din seria GD20-EU ofera performante ridicate de control utilizand tehnologia de control vectorial fara senzori, si imbunatatesc gradul de utilizare si fiabilitatea avand configuratii hardware si functii sofware imbogatite. Indeplinesc astfel cerintele din diverse domenii de utilizare.
Gama 18.5KW~110KW, are incorporata bobina de curent continuu, iar puterile intre 18.5~37KW, au circuit de franare integrat care este optional pentru gama 45~110KW.
Convertizoarele de 400 V cu puteri > 4 kW permit utilizarea in comun a etajului de curent continuu (DC bus)
Performante de control excelente
Control vectorial performant in bucla deschisa.
Forma de unda a curentului in control vectorial la 50Hz si sarcina maxima.
Constructie optimizata
Utilizarea optimizata a spatiului, modelele > 18,5 kW sunt considerabil mai mici decat convertizoarele existente (GD200A).
Design compact pentru convertizoarele < 2,2 kW. Instalarea alaturata a mai multor convertizoare reduce spatiul necesar instalarii.
Modalitati diverse de prindere
Montare pe sina, pe perete sau pe suport metalic.
Sistem de ventilare complet independent care imbunatateste fiabilitate si creste performantele.
Functii multiple si usurinta in utilizare
PLC simplu, control in trepte multiple de viteza, control PID, controlul cuplului, curba V/F mutipunct, metode multiple de franare, prevenirea opririi in cazul penelor de curent trecatoare, etc.
Posibilitatea de conectare la panou de comanda extern
Convertizoarele de frecventa GD20-EU pot fi prevazute cu panou LED extern cu functie de copiere a datelor si de incarcare si descarcare a parametrilor.
Utilizare
Control vectorial in instalatii de productie. Pot fi obtinute performante deosebite, pot fi folosite in aplicatii mici sau medii pe masini din: industria alimentara, industria plasticului, industria petroliera, industria lemnului, industria textila, industria chimica, dar si pentru productia cablurilor, echipamente pentru ceramica, compresoare, masini unelte, instalatii de printat si impachetat, protectia mediului, echipamente de transport, etc.

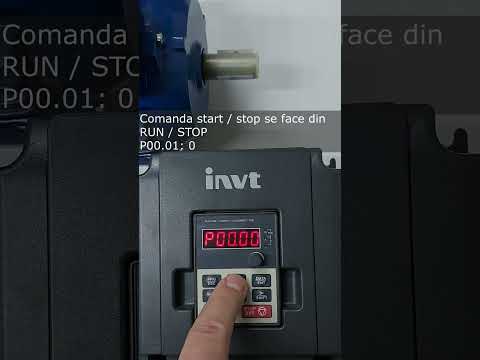

Tutoriale video
Caracteristici generale | |
Gama | GD20-EU |
Tensiune de alimentare | 3x400 V |
Frecventa alimentare | 50 Hz, 60 Hz, |
Curent nominal | 180 A |
Suprasarcina | 150% pentru 60 de secunde, 200% pentru 1 secunda |
Putere | 90 kW |
Regim de functionare | HD - heavy-duty |
Tensiune de iesire | 3x400 V |
Frecventa de iesire | 0 - 400 Hz (setare implicita 0.5 - 80 Hz) |
Nivelul tensiunii de iesire | Reglabil 0-100% din valoarea tensiunii de intrare |
Standarde | CE |
Caracteristici specifice | |
Filtru EMC | C3 |
Circuit de franare | Optional |
Bobina incorporata | Da, bobina c.c. |
STO, blocare pornire neasteptata | Da, 2 circuite |
Caracteristici motor | |
Tip motor | Asincron trifazat, |
Turatie motor | 0-24000 rpm |
Intrari si iesiri comanda | |
Tip intrari | 4 intrari digitale (contact); 1 intrare pe colector; 2 intrari analogice; |
Intrari (1) | 4 intrari digitale (contact), 1 intrare 50 kHz, |
Intrari (2) | 0...10 V, -10...10 V, 0...20 mA, potentiometru, |
Tip iesiri | 2 iesiri pe releu; 1 iesire pe colector in gol; 2 iesiri analogice; |
Iesiri (1) | 2 relee 3A NCNO, |
Iesiri (2) | 2 iesiri 0...10 V sau 0...20 mA, digitala, |
Surse interne cc | P24 (24 V 200 mA) +10V (10 V 50 mA - pentru intrare analogica) |
Placi de extensie | Nu |
Control | |
Sistem de control | SVPWM, SVC, |
Tip control | V/f constant, scaderea cuplului in trepte, cuplu variabil, cresterea separata a tensiunii fata de frecventa, economisire de energie |
Protectii | Supracurent, scurtcircuit, supratensiune, subtensiune, supraincalzire, pierderea fazei, suprasarcina, etc. |
Functii | Control PID, auto-restart, evitarea frecventei de rezonanta, jogging (functionare la viteza mica, in trepte), functionare pe traversa (cursa cu oscilarea continua a frecventei), afisarea turatiei, hibernare, contorizare (numarare impulsuri), presetarea timpului de functionare, functionare sincronizata pe aceeasi sarcina, prevenirea opririi (declansarii) la supratensiune (stall prevention), limitarea curentului pe iesire, functionare in ciclu continuu, oprire libera, franare in curent continuu, cresterea cuplului la pornire, controlul frecventei prin semnale de intrare, comunicatie in 2 fire, intrari si iesiri programabile, iesire analogica de curent si de tensiune, iesire digitala pe colector, informatii detaliate afisate la avarie, blocare cu parola, Intrarile si iesirile sunt programabile, numeroase functii pentru contactele de intrare si pentru contactele de iesire, |
Trepte de viteza prestabilite | Frecventa de baza + 15 alte trepte de viteza, utilizand combinatii ale contactelor de intrare |
Interfata | |
Comunicatie | Modbus RTU, ASCII, RS 485 |
Afisaj | LED 5 digiti |
Informatii afisate | Frecventa de lucru, frecventa setata, tensiunea c.c., tensiunea pe iesire, cuplul, valoarea setata PID, PID feedback, starea contactelor de intrare, starea contactelor de iesire, valoarea setata a cuplului, trepta de viteza, numarul pulsurilor, AI1, AI2, AI3, HDI, incarcarea motorului, incarcarea convertizorului, valoarea setata a rampei, viteza liniara, curentul c.a., timpul cumulat de functionare. |
Modalitati de comanda | Din panou, de la distanta, prin comunicatie |
Mod comanda frecventa | De pe panou, de pe panoul extern, din potentiometru, din butoane, semnal 50 kHz, semnal analogic, comunicatie |
Mod de programare | De pe panoul frontal, de pe panouri externe, din software INVT Studio |
Caracteristici constructive | |
Racire | Fortata cu ventilator |
Grad de protectie | IP20 |
Conditii de utilizare si de mediu | -10...+50°C (peste 40°C reduceti curentul de iesire cu 1% pentru fiecare grad suplimentar), nu se recomanda utilizarea peste 50°C, umiditate intre 5...90% fara condens; altitudine max. 3000 m (peste 1000 m trebuie redus curentul de iesire). Montare in interior; fara expunere directa la lumina soarelui, gaze corozive, gaze explozive sau inflamabile, vapori de ulei, sau praf; si vibratii mai mici decat 5.8 m/s2 (0, 6g). |
Intretinere, garantie, note | |
Mentenanta | Mentenanta necesara este minima. Inlocuirea componentelor (ore de functionare): ventilator, dupa 25000 ore; condensatori electrolitici dupa 35000 ore. Detalii in cap. 6.1 din manual |
Optiuni | Panou de comanda extern cu functie de copiere GD20_KY1, suport pentru panou extern GD20 KEYPAD BRACKET, filtru C3 pentru convertizoarele monofazate 0.4 - 2.2 kW FLT-PS2004L-C-G, filtru C3 pentru convertizoare trifazate la 230 V: 0.4 - 0.75 kW; si la 400 V: 0.4 - 2.2 kW; FLT-P04007L-C-G, unitate de franare externa 45 - 75 kW DBU100H-110-4, unitate de franare externa 90 - 110 kW DBU100H-160-4 |
Note | In cazul utilizarii in comun a sectiunii de curent continuu (DC Bus) verificati sa nu depasiti puterea nominala a convertizorului principal (puteri de la 4 kW in sus). |
Garantie persoane fizice | 24 de luni |
Garantie persoane juridice | 12 luni |
Documentatie |
||
---|---|---|

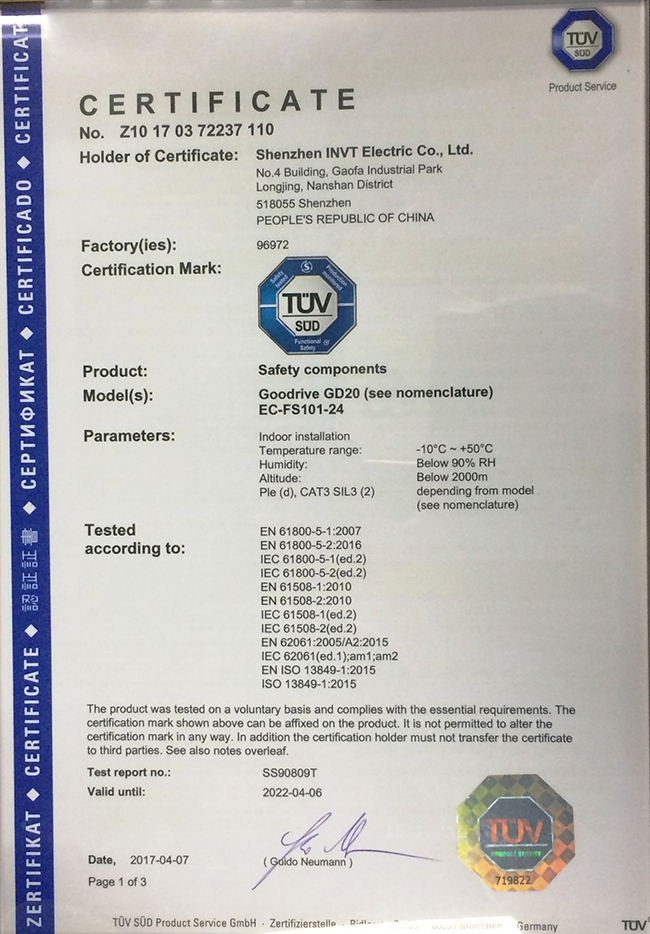

GD20 - Certificat CE testare TUV.jpg | 419.46KB | Download |
GD20-EU - Brochure_EN.pdf | 5.46MB | Download |
GD20-EU - Energy Efficiency Certificate Report.pdf | 301.46KB | Download |

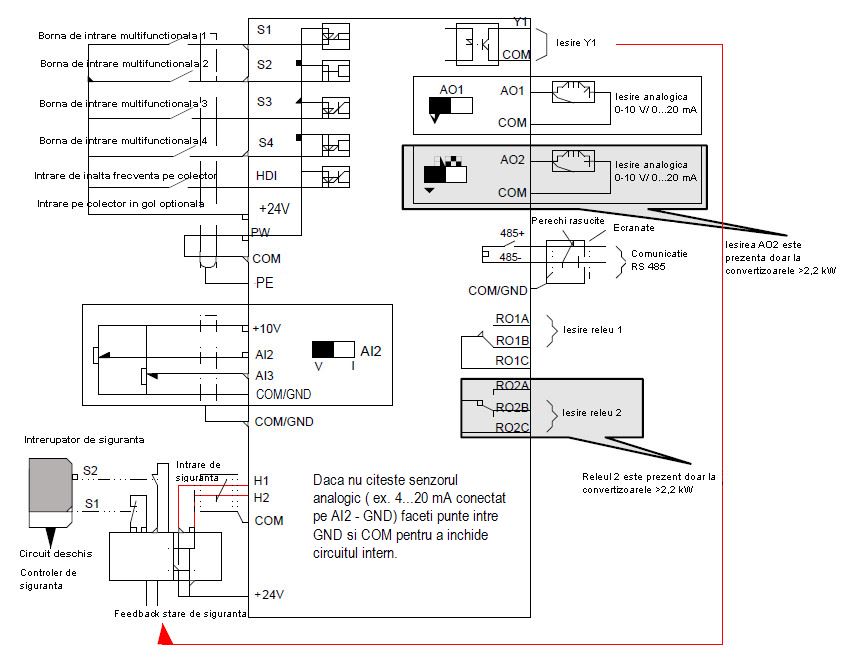

GD20-EU - Schema comanda_rev_1.jpg | 85.92KB | Download |
