Descriere

Specificatii pentru conectarea motoarelor monofazate la convertizoarele cu iesire monofazata

Convertizoarele de frecventa pentru motoare monofazate sunt o adaptare a convertizoarelor de frecventa cu iesire trifazata pentru cazul in care nu se poate utiliza un motor trifazat (masini cu motoare monofazate, pompe si ventilatoare speciale), ori motorul monofazat este deja achizitionat si instalat si este mai economic sa nu se inlocuiasca cu unul trifazat.

Deoarece motoarele monofazate sunt in general prevazute cu condensator de pornire si de lucru, trebuie acordata atentie modului de conectare, care poate presupune inlaturarea condensatoarelor.

Logica de control a motoarelor monofazate este adaugata pe baza manualului original. Toate functiile convertizorului original GD20 se pastreaza. Sunt adaugate doar altgoritmul pentru controlul motoarelor monofazate si codurile de functii aferente.

Pentru convertizoarele pentru motoare monofazate trebuie setate urmatoarele functii (vedeti notatiile cu rosu si marcate cu * in tabelul de mai jos). Daca alegeti sa controlati un motor trifazat, setati-l corespunzator functiilor predefinite din manualul GD20 standard, si setati P04.35=0x00.

Solutia 1: Iesirea convertizorului este pentru motor monofazat.

1. Conectarea cabluri

In general, bornele de iesire U si W ale convertizorului se conecteaza la conductoarele de alimentare ale motorului monofazat (faza si nul).

2. Setarea parametrilor

Daca aceasta metoda de pornire produce un current prea mare, motorul poate sa nu porneasca. Daca motorul nu porneste, ajustati corespunzator curba V/F utilizand prametrii din grupul P04.
Daca tot nu poate fi pornit dupa ajustari, utilizati solutia 2.

Solutia 2：Defazare cu 90 de grade a curentului pe iesire, (inlaturati condesatoarele de pornire si de functionare)

1. Conectare cabluri

Daca motorul monofazat nu poate fi pornit, trebuie utilizata metoda de control in doua faze si trebuie indepartate condensatoarele de pornire si functionare (daca exista) ale motorului.
Figura de mai jos prezinta cablarea interna a motorului monofazat obisnuit. In figura, L1, L2, C1 si C2 indica infasurarea de functionare, infasurarea de pornire, condensatorul de functionare si condensatorul de pornire. Cand turatia motorului depaseste 75% din viteza nominala, condensatorul de pornire este oprit.

Cablarea interna a infasurarii motorului monofazat dupa indepartarea condensatorului de pornire si functionare:

U1 si V1 sunt terminalele comune ale infasurarilor. Conectati-le la terminalul de iesire W al convertizorului cu iesire monofazata. Conectati U2 la terminalul de iesire U al convertizorului. Conectati V2 la terminalul de iesire V al convertizorului. (Nota: Utilizati suruburile care sunt livrate impreuna cu convertizorul).

2. Schimbare sens de rotatie

Puteti inversa fazele pe iesire V1 si V2, sau sa schimbati tensiunea fazei V prin bitul zecilor al parametrului P04.35 pentru a schimba sensul de rotatie.
Dupa ajustarea sensului pozitiv, motorul trifazat poate fi rotit invers si controlat, iar directia de rotatie poate fi schimbata modificand P00.13.

3. Setarea parametrilor

Pasi pentru rezolvarea problemelor:

1. Setati P00.18=1, pentru revenirea la setarile din fabrica.. Setati P11.00=0x000, anulare functii detectare faza pe intrare si iesire.

2. Setati P00.00=2 (V/F control), setati P04.35=0x01.

3. Setati parametrii potriviti ai motorului. P02.01~P02.05. Tensiunea maxima setata trebuie sa fie in general mai mica decat tensiunea pe bus c.c. / 1.6, setarea mai buna este ca P02.04 sa fie mai mica decat 200 V, cum ar fi P02.04 = 200 V. Sau tensiunea maxima pe iesire poate fi definita de o curba V/F multipunct.

4. Vedeti daca valorile P17.38 si P17.39 sunt normale sau nu. In plus, utilizand tasta shift, verificati curentul absorbit pentru cele doua bobine, notati ca impedantele infasurarilor principala si secundara sunt diferite, aceeasi tensiune pe iesire, curentul prin infasurarile primara si secundara nu este acelasi.

5. Curentul pe iesire, al infasurarilor principala si auxiliara poate fi modificat ajustand tensiunea pe iesire P04.42 a infasurarii auxiliare. Ajustarea tensiunii este legata de parametrii proiectati ai motorului. Este recomandata ajustarea cu rabdare, altfel va afecta puterea motorului.

Pentru comutare in control in doua faze prin contact extern:

Verificati parametrul P05.04: 45 | Intrare S4, mod control in doua faze pentru motor monofazat. Adica P05.04 sa aibe valoarea 45, folositi sagetile si tasta shift pentru modificare si tasta Data/Ent pentru salvare.

Faceti punte intre COM si S4 pentru a activa controlul in doua faze.

In cazul in care motorul nu se roteste normal sau are performante slabe este posibil sa fie necesara ajustarea anumitor parametri dedicati motoarelor monofazate.

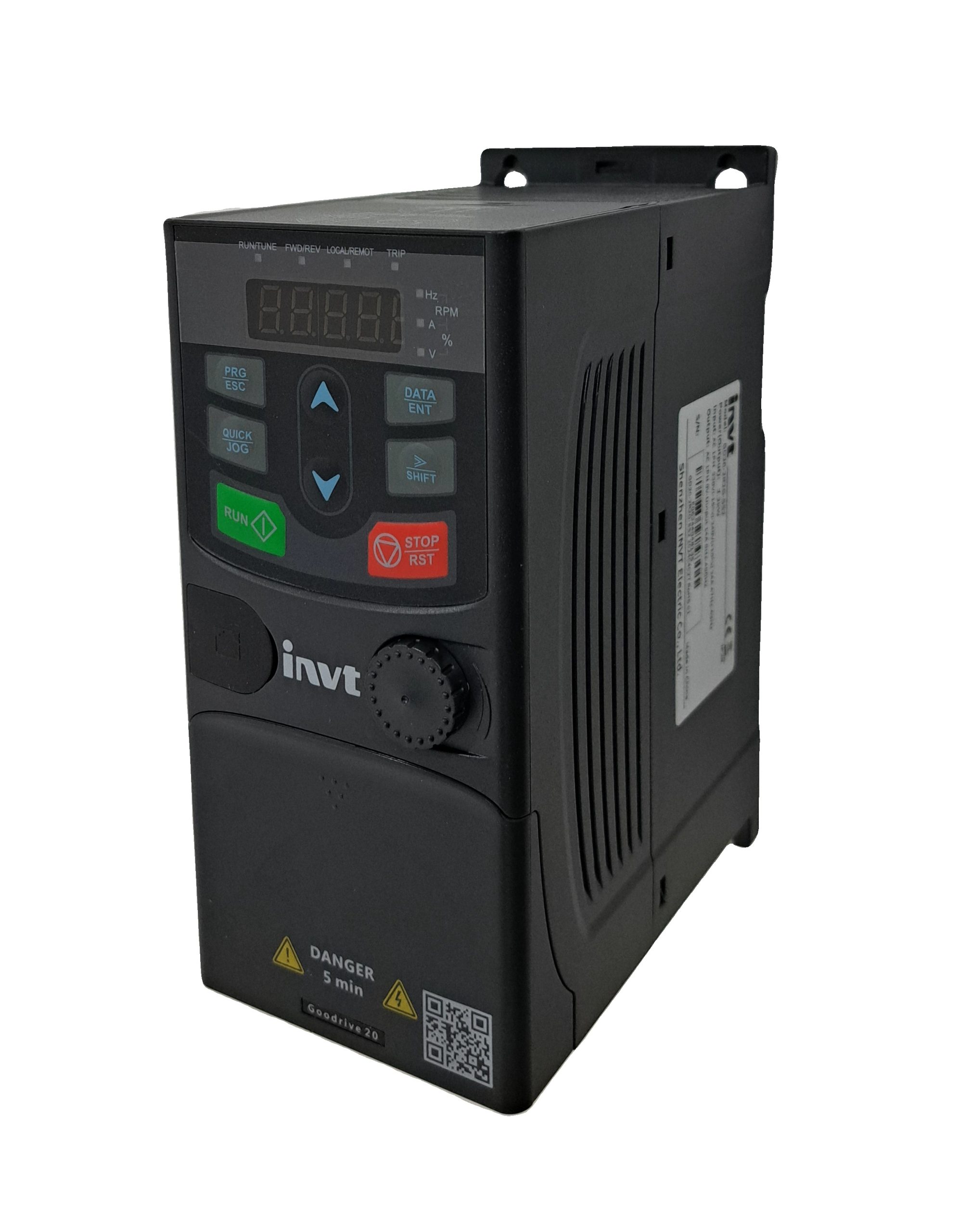

Caracteristicile gamei GD20

Convertizoarele din seria GD20 ofera performante ridicate de control utilizand tehnologia de control vectorial fara senzori, si imbunatatesc gradul de utilizare si fiabilitatea avand configuratii hardware si functii sofware imbogatite. Indeplinesc astfel cerintele din diverse domenii de utilizare.

Performante de control excelente

Control vectorial performant in bucla deschisa.

Forma de unda a curentului in control vectorial la 50Hz si sarcina maxima.

Constructie optimizata

Design compact pentru convertizoarele < 2,2 kW. Instalarea alaturata a mai multor convertizoare reduce spatiul necesar instalarii.

Modalitati diverse de prindere
Montare pe sina, pe perete sau pe suport metalic.

Sistem de ventilare complet independent care imbunatateste fiabilitate si creste performantele.

Functii multiple si usurinta in utilizare

PLC simplu, control in trepte multiple de viteza, control PID, controlul cuplului, curba V/F mutipunct, metode multiple de franare, prevenirea opririi in cazul penelor de curent trecatoare, etc.

Posibilitatea de conectare la panou de comanda extern

Convertizoarele de frecventa GD20-EU pot fi prevazute cu panou LED extern cu functie de copiere a datelor si de incarcare si descarcare a parametrilor.

Utilizare

Control vectorial in instalatii de productie. Pot fi obtinute performante deosebite, pot fi folosite in aplicatii mici sau medii pe masini din: industria alimentara, industria plasticului, industria petroliera, industria lemnului, industria textila, industria chimica, dar si pentru productia cablurilor, echipamente pentru ceramica, compresoare, masini unelte, instalatii de printat si impachetat, protectia mediului, echipamente de transport, etc.
