Convertizor de frecventa INVT GD350-011G/015P-45-AS, 11 kW, 25 A, (HD) / 15 kW, 32 A, (ND), 3×400/3×400 V, IP55 – Convertizoare de frecventa – GD350-UL cu grad de protectie IP55 si comutator de forta pe caracasa, este un model nou de convertizor de frecventa ce ofera performante ridicate, grad ridicat de protectie si usurinta in instalare.
Convertizor de frecventa INVT GD350-011G/015P-45-AS, 11 kW, 25 A, (HD) / 15 kW, 32 A, (ND), 3×400/3×400 V, IP55
SKU : GD350-011G/015P-45-AS
5.163,07 lei (TVA 21%)
| Reducere | Cantitate | Pret |
|---|---|---|
| 5% discount | 2 - 3 | 4.904,92 lei |
| 10% discount | 4 - 5 | 4.646,76 lei |
| 15% discount | 6 + | 4.388,61 lei |
- Comanda din cont: primesti 3% discount permanent!
- Termenul de livrare este estimativ. Il reverificam la data comenzii.
Pentru produsele din stoc
Conexiune 3D secure
Te asiguri ca ai primit ce ai comandat (optional)
Cumperi frecvent. platesti tot mai putin
Asistenta la instalare
Pentru achizitii publice
Citește informațiile esențiale
- Descriere
- Informații suplimentare
- Recenzii (0)
- Descărcări
Descriere

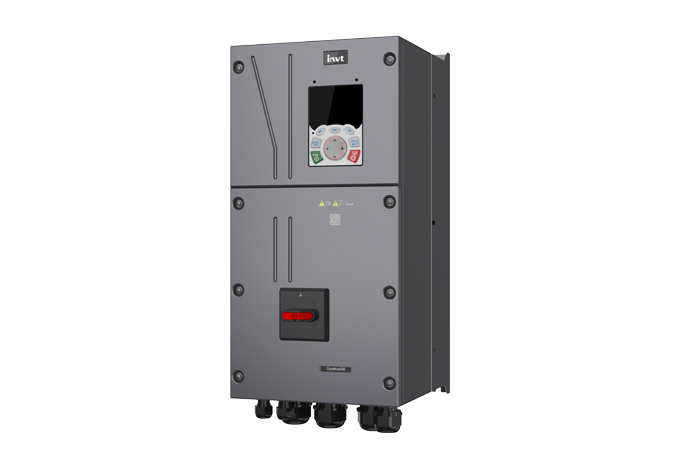

Gama GD350-45-AS ofera un convertizor de frecventa GD350 dar in carcasa IP55, de exterior, si cu comutator de forta pe partea frontala.
- grad de protectie IP55
- comutator de forta montat frontal, pentru siguranta
- comanda diverse tipuri de motoare
- scalabil, pana la 3 carduri de extensie incorporabile in acelasi timp
- camera de ventilare separata
- carcasa sectionata pentru acces rapid si facil la borne
- utilizat mai ales in ferme piscicole, instalatii de tratare a apei, ventilatie, etc.

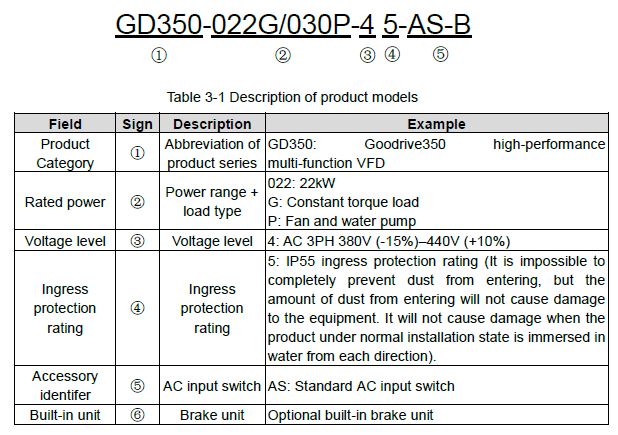

Descriere cod produs

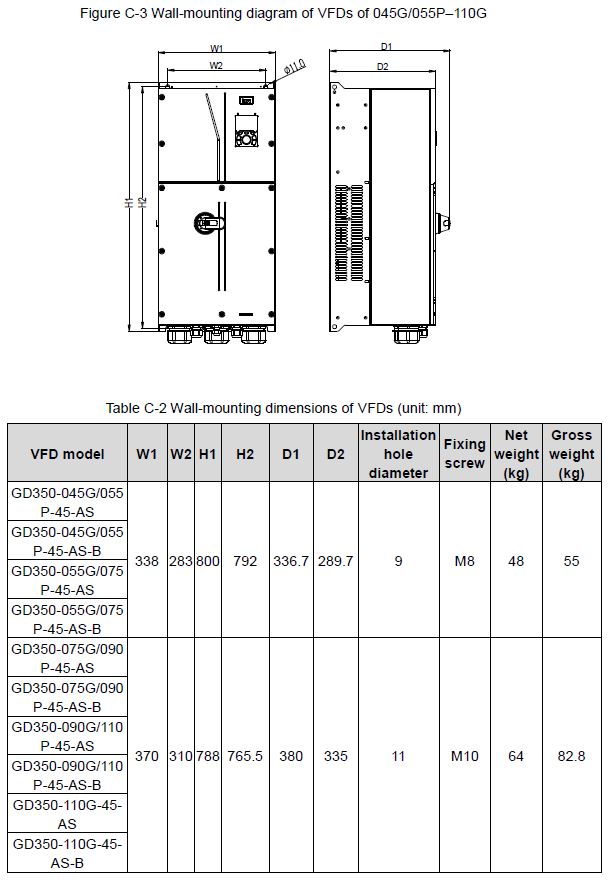

Dimensiuni
Distante instalare
Schema electrica forta

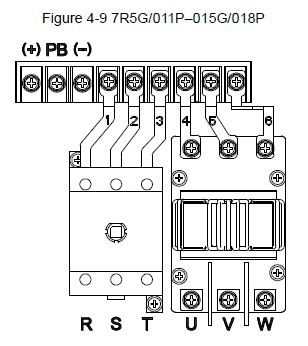

Borne forta
Schema de comanda
Schema de comanda convertizor de frecventa GD350

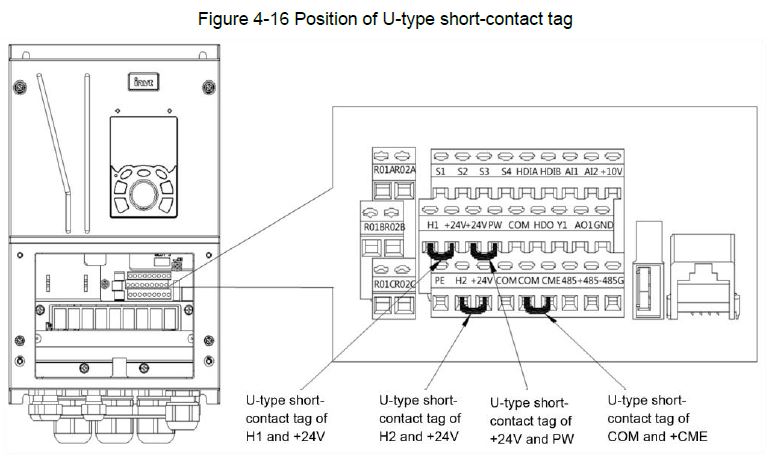

Borne de comanda

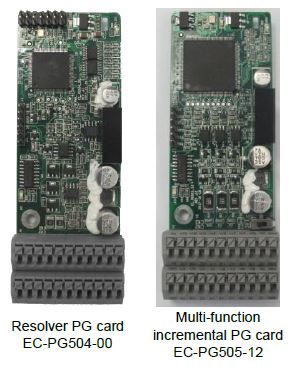

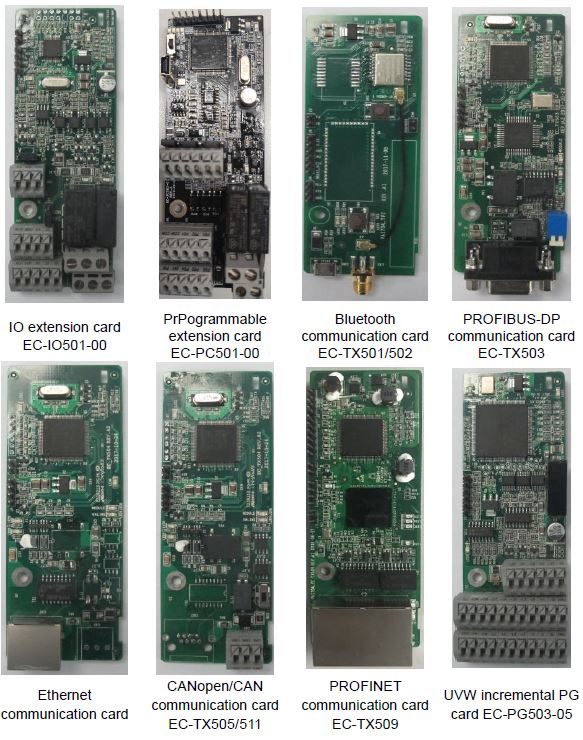

Placi de extensie disponibile
Se pot instala pana la 3 bucati
GD350-UL este un model nou de convertizor de frecventa ce ofera performante ridicate integrand controlul vitezei, cuplului si al pozitiei. Are incorporata functia STO (blocarea pornirii pentru securitate) si panou de comanda LCD. Este extensibil si flexibil cu diverse carduri de extensie. GD350-UL se poate folosi pe scara larga in industria plasticului, industria textilelor, masini-unelte, ambalarea alimentelor, industria chimica, printare, industria materialelor de constructii, etc.
- Suporta control SVC si control vectorial (in bucla inchisa) pentru motoare asincrone si motoare sincrone.
- Precizie ridicata si raspuns rapid in controlul vitezei, pozitiei si al cuplului.
- Permite utilizarea Ethernet/IP, Profinet, CAN Master/Slave, etc.
- Pot fi inserate trei carduri de extensie simultan (doar doua pentru puteri < 7.5 kW).
- Functia STO (Safe Torque Off, SIL2).
- Control unic I/F si trecerea in timp real in alt mod de control sunt foarte potrivite pentru situatiile in care motorul asincron lucreaza la turatii mici si cuplu ridicat iar precizia vitezei nu este ridicata.
- Panou LCD multifunctional.
- Suporta optional carduri Bluetooth si WiFi.
Performante imbunatatite
Setare automata a caracteristicilor motorului (auto-tuning)
Motoare asincrone – Elimina impactul efectului pelicular (cresterea densitatii de curent pe suprafata conductoarelor la frecvente inalte), imbunatatind precizia setarii automate.
Motoare sincrone – Realizeaza setarea automata pe tensiunea contraelectromotoare, evita impactul valorii initiale a tensiunii contraelectromotoare.
Franare in curent continuu
Schimbarea curentului este mai neteda in procesul de intrare a motorului in franare in curent continuu, socul de curent este slab, iar raspunsul in curent este mai rapid.
Urmarirea vitezei de rotatie
In oricare din modurile de control, urmarirea vitezei de rotatie aduce cele mai mici socuri de curent, imbunatatind semnificativ stabilitatea.
Cuplu ridicat la viteza mica
Control I/f special, oferind sursa de curent constant, cu mare aplicabilitate in cazul situatiei in care sunt controlate mai multe motoare simultan si este cerut cuplu ridicat la turatie mica.
Actioneaza multiple motoare
Motor cu actionare directa
Motor convertor (ansamblu motor generator)
Arbore motorizat
Servo motor asincron
Motor sincron cu magneti permanenti
Motor asincron
Combina diferite tipuri de control
Mai precis, cuplu mai puternic; viteza si controlul pozitiei
Precizia controlului pozitiei: +/- 1 puls
Domeniul de control al vitezei: 1:1000 (ex.: 1.5 – 1500 rpm pentru motoarele cu turatie nominala de 1500 rpm)
Precizia de stabilizare a vitezei: +0.02%
Timpul de raspuns in controlul cuplului: <10 ms
Precizia de control al cuplului: 5%
Frecventa de pornire/cuplul maxim de pornire: 0 Hz/200%
Continuitate in functionare in cazul penelor trecatoare de curent
Cand apare o intrerupere de scurta durata a alimentarii cu energie electrica convertizorul poate continua sa functioneze utilizand energia regenerata pentru o perioada anumita de timp.
Are aplicabilitate ridicata in domeniul fibrelor chimice si a liniilor de productie textile sau in alte cazuri in care este necesara functionare continua.
Multiple moduri de franare pentru a permite oprirea rapida
Franare dinamica
- cuplu ridicat, viteza mare
- franare frecventa a sarcinilor cu inertie ridicata
Franare in curent continuu
- nu este necesar circuit de franare si rezistor de franare
- aplicabila in cazurile in care trebuie oprite motoarele care se rotesc liber (fara sarcina) pentru a fi repornite si unde este necesara mentinerea cuplului pe iesire pana la viteza zero
Franare magnetica
- nu este necesar circuit de franare si rezistor de franare; permite franare rapida
- pentru cazurile in care trebuie oprite sarcini cu inertie mare la frecvente joase
Franare in scurtcircuit
- nu este necesar circuit de franare si rezistor de franare; permite franare rapida
- doar pentru opriri rapide ale motoarelor sincrone cu magneti permanenti (PMSM) sau pentru franarea si repornirea libera a PMSM
Controlul potrivit al tensiunii si curentului reduce numarul declansarilor
Prevenirea declansarii la supratensiune
Regleaza frecventa pe iesire in timpul decelerarii pentru a preveni generarea unei energii prea mari de catre motor datorata unei decelerari prea rapide.
Prevenirea declansarii la supracurent
Regleaza frecventa pe iesire in timpul accelerarii pentru a preveni aparitia supracurentilor in cazul pornirilor sarcinilor grele.
Functii multiple
Performante imbunatatite cu ajutorul extensiilor
Carduri optionale pentru PLC, I/O (intrari si iesiri), comunicatie, PG.
Se pot utiliza simultan trei carduri (placi) in cazul convertizoarelor mai mari sau egale cu 7.5 kW si doua carduri pentru convertizoarele pana in 5.5 kW.
Suporta diverse protocoale industriale
- Standard protocol Modbus
- PROFIBUS-DP
- CANopen
- EtherCat
- PROFINET
- Ethernet IP
- Ethernet / Modbus TCP
Tehnologie digitala de filtrare pentru imbunatatirea performantelor anti-interferente
Performanta dubla fata de solutiile conventionale
Suporta referinta pe impuls si iesire pe divizor de frecventa
Functie rapida de detectare a deconectarii encoder-ului previne propagarea defectului in sistem.
Doua intrari HDI
Standard este prevazut cu doua intrari care pot fi folosite ca surse de viteza sau pentru intrare tip impuls de mare viteza AB, care se pot utiliza pentru aplicatii simple in bucla inchisa.
Circuit de franare
Circuit de franare incorporat pana la 110 kW, reduce costurile si spatiul de instalare.
Bobina de curent continuu
Este integrata pentru puteri intre 18.5 kW si 110 kW.
Filtru C3
Standard este incorporat filtrul EMC C3 (respecta cerintele EMC pentru mediul industrial), optional se poate echipa cu filtru C2 (sector civil). Ajuta la reducerea spatiului necesar instalarii si previne interferentele electromagnetice.
Numeroase intrari si iesiri
- 4 intrari digitale programabile (NPN sau PNP)
- 2 intrari de impuls de mare viteza, maxim 50 kHz, suporta encodere in cuadratura, functie de detectie a vitezei
- 2 intrari analogice, 0-10 V, 0-20 mA, -10-10 V
- 1 iesire digitala, maxim 1 kHz
- 1 iesire de mare viteza, 50 kHz
- 2 iesiri analogice, 0-10 V, 0-20 mA
- 2 iesiri pe releu, 3 A 250 V, c.c., 1 A 30 V, c.c., NO+NC
Conectare prin Internet of Things (IoT)
Acces de la distanta prin smartphone sau PC pentru operarea sau consultarea starii convertizorului.
Interfata USB standard
Pentru inregistrarea curbei de functionare pentru integrare usoara si analiza.
Informații suplimentare
| Tensiune de alimentare | 3×400 V |
|---|---|
| Frecventa alimentare | 50 Hz, 60 Hz |
| Tensiune de iesire | 3×400 V |
| Regim de functionare | HD – heavy-duty, ND – normal-duty |
| Curent nominal | 25 A, 32 A |
| Putere | 11 kW, 15 kW |
| Gama | |
| Standarde | CE, CUL, UL |
| Suprasarcina | 120% pentru 60 de secunde 180% pentru 1 secunda (ND), 150% pentru 60 de secunde 200% pentru 1 secunda (HD) |
| Frecventa de iesire | 0 – 400 Hz (setare implicita 0.5 – 60 Hz) |
| Nivelul tensiunii de iesire | Reglabil 0-100% din valoarea tensiunii de intrare |
| Filtru EMC | C3 |
|---|---|
| Circuit de franare | Da |
| STO, blocare pornire neasteptata | 2 circuite, Da |
| Bobina incorporata | Nu |
| Tip motor | Asincron trifazat, cu magneti permanenti |
|---|---|
| Turatie motor | 0-37800 rpm |
| Tip intrari | 4 intrari digitale (contact); 2 intrari digitale (contact) sau tren de impulsuri sau PG; 2 intrari analogice; |
|---|---|
| Intrari (1) | 2 intrari 50 kHz tren de impulsuri sau PG, 4 intrari digitale (contact) |
| Intrari (2) | -10…10 V, 0…10 V, 0…20 mA, potentiometru |
| Tip iesiri | 2 iesiri pe releu; 1 iesire pe colector in gol; 1 iesire tren de impulsuri; 1 iesire analogica; |
| Iesiri (1) | 2 relee 3A NCNO |
| Iesiri (2) | 0…10 V sau 0…20 mA, 1 iesire digitala, 1 iesire tren de impulsuri |
| Surse interne cc | P24 (24 V 200 mA); +10V (10 V – pentru intrare analogica) |
| Placi de extensie | Da |
| Sistem de control | SVC, SVPWM, VC |
|---|---|
| Tip control | cresterea separata a tensiunii fata de frecventa, cuplu variabil, scaderea cuplului in trepte, V/f constant |
| Trepte de viteza prestabilite | Frecventa de baza + 15 alte trepte de viteza, utilizand combinatii ale contactelor de intrare |
| Protectii | scurtcircuit, subtensiune, supracurent, supratensiune |
| Functii | auto-restart, Control PID, evitarea frecventei de rezonanta, jogging (functionare la viteza mica |
| Mod comanda frecventa | De pe panou, de pe panoul extern, din butoane, din potentiometru |
|---|---|
| Comunicatie | Bluetooth (optional), Modbus RTU, RS 485, USB |
| Afisaj | LCD tip HMI 240×160 pixeli |
| Informatii afisate | Ceas, Frecventa de lucru, sensul de rotatie, viteza de rotatie |
| Modalitati de comanda | de la distanta, Din panou, prin comunicatie |
| Mod de programare | De pe panoul frontal, de pe panouri externe, din software INVT Studio |
| Grad de protectie | IP54 |
|---|---|
| Racire | Fortata cu ventilator |
| Conditii de utilizare si de mediu | -10…+50°C (peste 40°C reduceti curentul de iesire cu 1% pentru fiecare grad suplimentar), nu se recomanda utilizarea peste 50°C, peste 2000 m utilizati transformator de separare pe intrare). Montare in interior; fara expunere directa la lumina soarelui, umiditate intre 5…90% fara condens; altitudine max. 5000 m (peste 1000 m trebuie redus curentul de iesire |
| Optiuni | card extensie I/O (expandor) EC-IO501-00, card PLC EC-PC502, card sursa auxiliara 24 V c.c. EC-PS501-24, Convertor USB/RS485 HWPATC820 |
|---|---|
| Mentenanta | dupa 25000 ore; condensatori electrolitici dupa 35000 ore. Detalii in cap. 8.2 din manual, Mentenanta necesara este minima. Inlocuirea componentelor (ore de functionare): ventilator |
| Garantie persoane fizice | |
| Garantie persoane juridice | 12 luni |
| Greutate | 13 kg |
|---|---|
| Dimensiuni | 25,1 × 22,3 × 47,5 cm |
