Convertizor de frecventa Toshiba VFNC3S-2022PL, 2.2 kW, 10 A, 1x230/3x230 V

Convertizor de frecventa Toshiba VFNC3S-2022PL, 2.2 kW, 10 A, 1x230/3x230 V
Convertizor de frecventa Toshiba VFNC3S-2022PL, 2.2 kW, 10 A, 1x230/3x230 V
Convertizor de frecventa Toshiba VFNC3S-2022PL, 2.2 kW, 10 A, 1x230/3x230 V
Convertizor de frecventa Toshiba VFNC3S-2022PL, 2.2 kW, 10 A, 1x230/3x230 V
Convertizor de frecventa Toshiba VFNC3S-2022PL, 2.2 kW, 10 A, 1x230/3x230 V
In stoc
Convertizor de frecventa Toshiba VFNC3S-2022PL, 2.2 kW, 10 A, 1x230/3x230 V
Convertizor de frecventa Toshiba VFNC3S-2022PL, 2.2 kW, 10 A, 1x230/3x230 V
Convertizor de frecventa Toshiba VFNC3S-2022PL, 2.2 kW, 10 A, 1x230/3x230 V
Convertizor de frecventa Toshiba VFNC3S-2022PL, 2.2 kW, 10 A, 1x230/3x230 V
Convertizor de frecventa Toshiba VFNC3S-2022PL, 2.2 kW, 10 A, 1x230/3x230 V
Convertizor de frecventa Toshiba VFNC3S-2022PL, 2.2 kW, 10 A, 1x230/3x230 V
Livrare in 1-2 zile
  • Stoc: 1
  • Model: VFNC3
  • Masa: 1.50kg
  • Diensiuni (DxWxH): 156.00mm x 105.00mm x 130.00mm
  • SKU: VFNC3S-2022PL
Vizualizari: 314
1.479,69Lei
Fără TVA: 1.243,43Lei
*Preturile afisate includ TVA
**Termenul de livrare poate varia in functie de cantitate

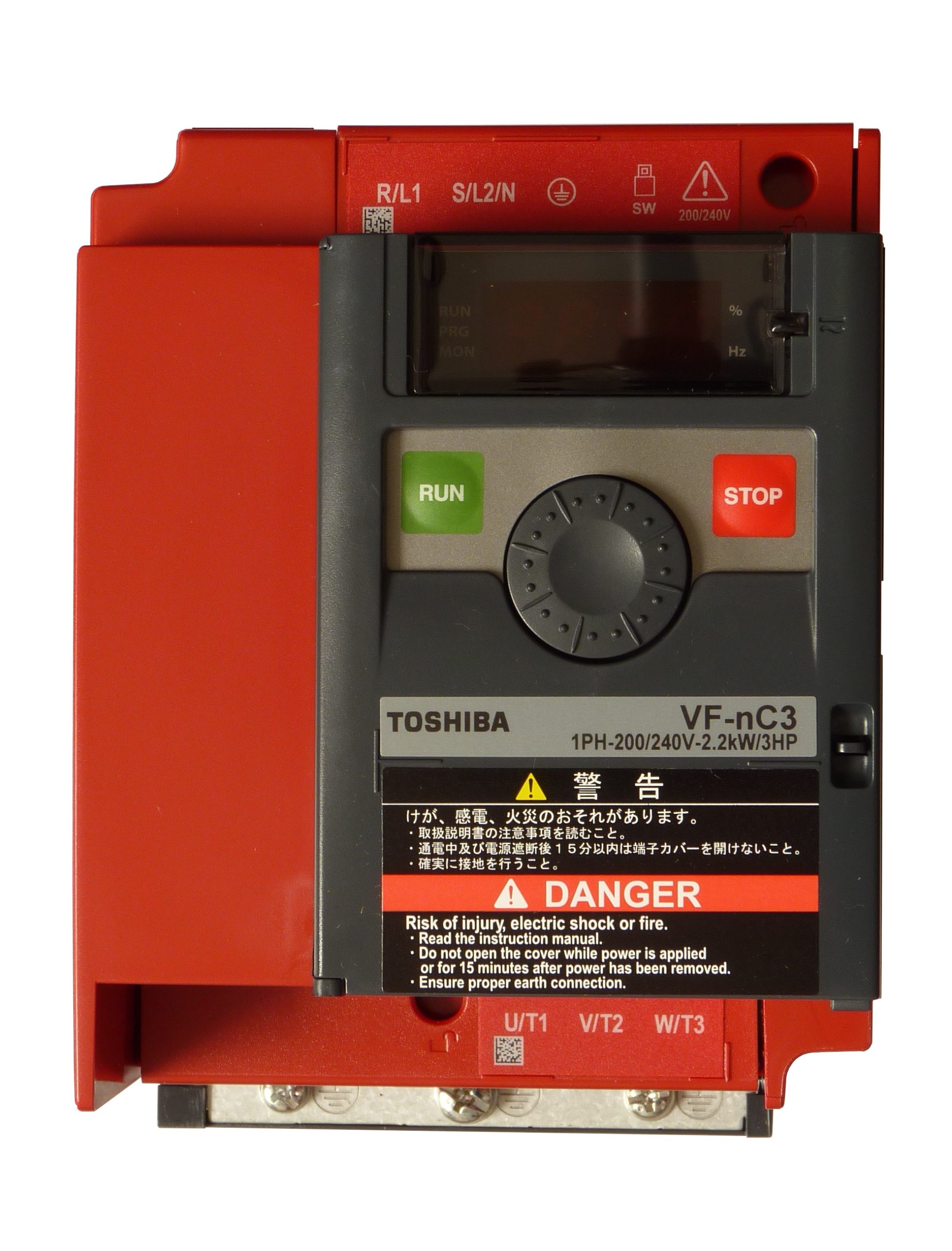

VF-NC3 este un convertizor de frecventa compact dar performant, usor de parametrizat multumita tastei cu rotire si apasare. Este dedicat motoarelor pana la 2,2 kW, alimentarea facandu-se din retele monofazate (motoare trifazate).

Caracteristici generale

1. Butonul, roteste si apasa, pentru setare rapida si usoara
Butonul mare din centrul panoului va ajuta sa setati parametrii cu usurinta. Trebuie doar sa rotiti de buton pana ajungeti la parametrul dorit si sa apasati butonul pentru a selecta. Puteti deasemenea utiliza rotita pentru a seta frecventa de referinta.

2. Tastele RUN si STOP fac utilizarea mai simpla
Puteti utiliza convertizorul prin apasarea tastelor RUN si STOP de pe panoul frontal. Capacul frontal poate fi inchis pentru a evita actionarea involuntara a butoanelor.

3. Setarea rapida a parametrilor
3.1 Afisarea parametrilor cel mai frecvent utilizati, accesand modul easy.
Tasta EASY va permite alegerea intre modul simplu si cel standard.

Modul simplu: permite navigarea intr-o lista de doar opt parametri. Puteti adauga in lista pana la 24 de parametri.
Modul standard: permite accesul la lista completa de parametri.

3.2 Va ghideaza pas cu pas prin parametri de care aveti nevoie sa ii setati.
Deoarece ghidarea inseamna afisarea unui singur parametru in acelasi timp, conform functiei selectate, puteti edita valoarea acestuia intr-un mod interactiv.
Functia AUF:
1. Viteze prestabilite
2. Reglarea frecventei din semnal analogic
3. Alternarea intre motoarele 1 si 2
4. Parametrii motorului

4. Comunicatie RS485
Aceasta permite controlul convertizorului si utilizarea in retea.

Viteza de transfer: 38.4 kbps max..
Compatibila cu protocoalele Modbus RTU si Toshiba.
Puteți conecta un PC pentru a gestiona parametrii și pentru a monitoriza condițiile de funcționare.

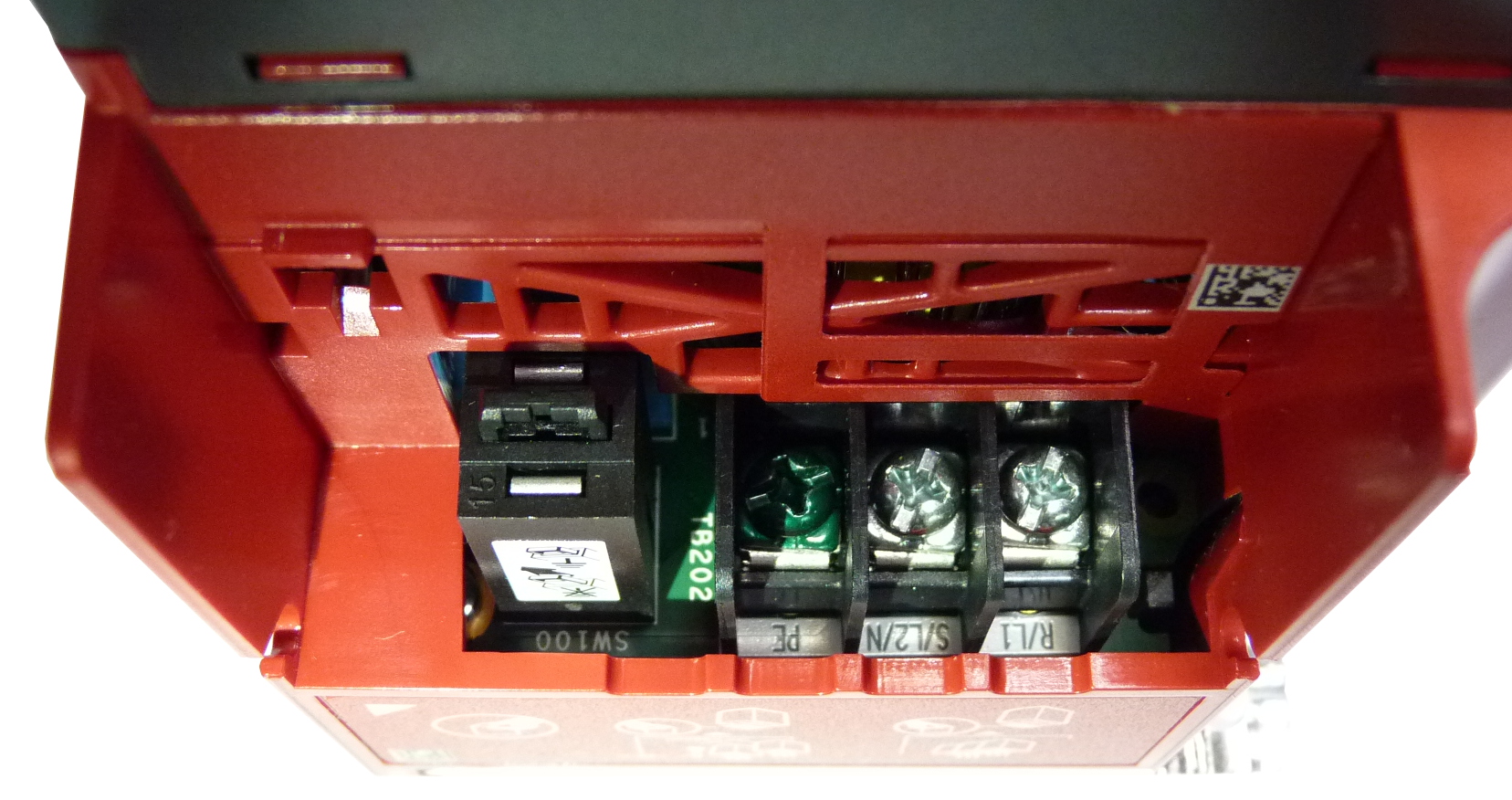

5. Orientarea verticala a bornelor circuitului de forta permite conectarea usoara
La fel ca in cazul aparatelor de distributie a energiei, blocul terminal al circuitului de forta al VFNC3 este orientat pe verticala pentru a usura conectarea cablurilor si a evita intercalarea acestora.

6. Instalare unul langa altul pentru economisirea spatiului.
In general instalarea convertizoarelor trebuie sa se faca tinand cont de caldura radiata. Convertizoarele VFNC3 pot fi montate alaturat, fara distanta, economisind spatiul din interiorul tabloului.*1

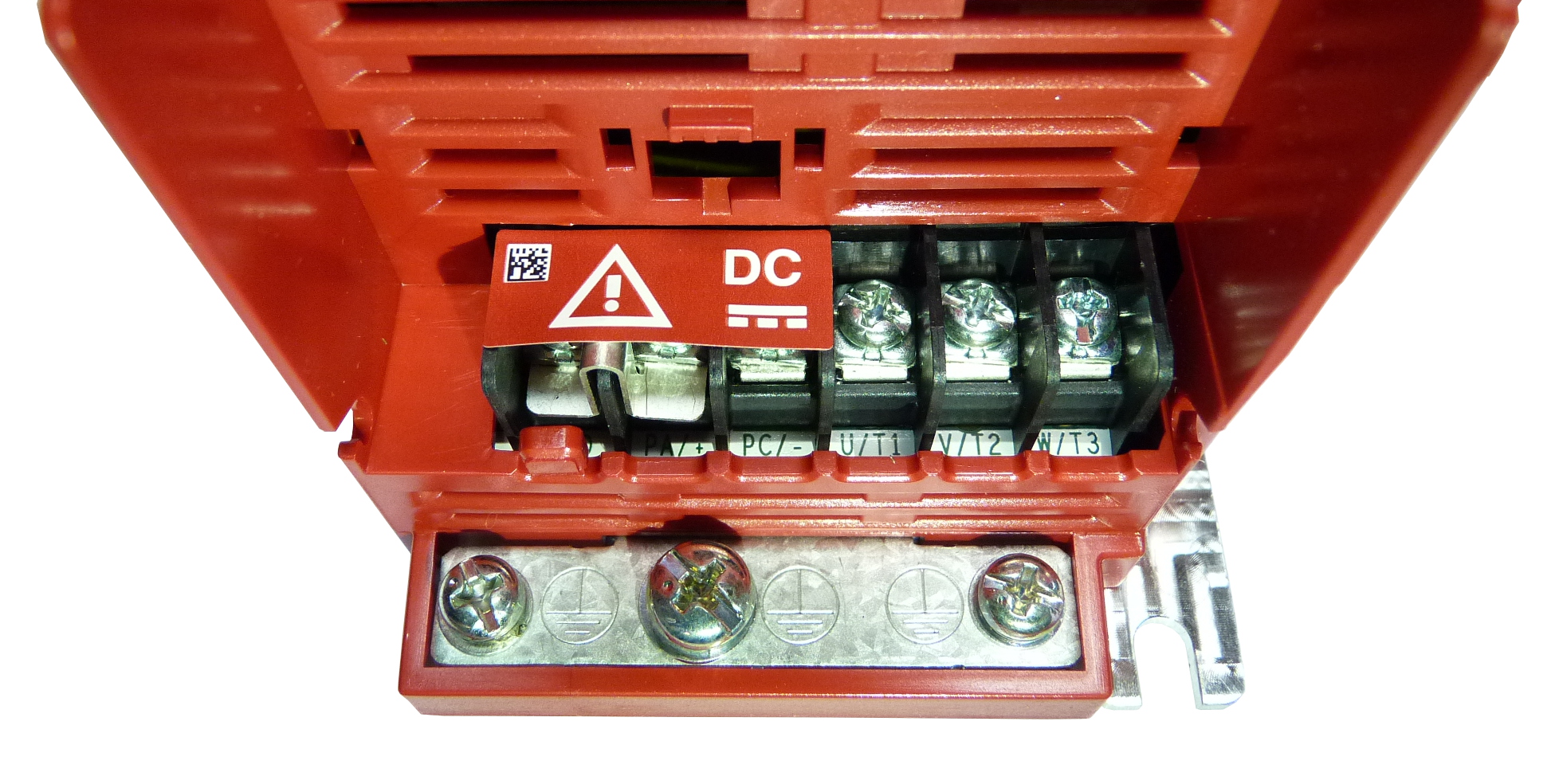

7. Capacul de pe bornele principale confera siguranta
Puteti scoate capacul bornelor principale cu o surubelnita. Deoarece capacele pot fi atasate dupa conectarea conductoarelor, VFNC3 poate fi instalat usor si sigur.

8. Conditii de utilizare. Respectarea standardele internationale
1. Temperatura ambianta maxima: 60 °, C
2. Altitudinea maxima: 3000 m *1
3. Permite alimentarea la tensiune monofazata 1x230 V sau 1x120 V *2
4. Respecta standardele internationale

9. Functii multiple
Accelerare si decelerare reglabile
Reglarea timpilor, acc/dec automate, in forma de S
Pentru scaderea socurilor la pornire si oprire si schimbarea raportului acc/dec in functie de caracteristicile masinii si tipul aplicatiei.

Functia GrU
Cauta automat doar acei parametri care au valori diferite de cele standard (au fost modificati)

Limitarea declansarilor
VFNC3 scade automat viteza la cresterea sarcinii pentru a evita declansarea in cazul pompelor si ventilatoarelor la care curentul scade odata cu reducerea sarcinii.
Deasemenea in cazul aparatelor cu inertie mare, in momentul franarii exista riscul declansarii datorita supratensiunilor produse de energia regenerativa. Pentru a evita declansarea VFNC3 permite ajustarea timpului de franare.

Detectarea pierderii semnalului de comanda

Auto-stop (hibernare)
Pentru a economisi energia electrica convertizorul se opreste automat daca frecventa de lucru scade sub o valoare prestabilita pentru un anumit timp.

Auto-restart
Detecteaza sensul de rotatie al motorului in timpul opririi accidentale si il reporneste automat, lin, atunci cand reapare tensiunea retelei de alimentare.

Setare automata
Permite setarea usoara a constantelor motorului care sunt necesare la operarea in control vectorial.

Franarea in curent continuu
Se poate obtine un cuplu mare de franare prin aplicarea unui curent continuu asupra motorului.

*1 Este necesara reducerea curentului de iesire in anumite conditii
*2 Motoare trifazate in ambele cazuri, tensiune 3x230 V, conectare in triunghi.

10. Durata mare de viata
Condensatoarele circuitului de forta, ale circuitului de comanda si ventilatorul de racire sunt proiecate pentru 10 ani de functionare.
Conditii: temperatura mediului ambiant 40 °, C, curentul de iesire 80% din curentul nominal, 24 h/365 zile pe an.

Utilizare

Programare


Exemple










Specificatii
Tensiune de alimentare 1x230 V
Frecventa alimentare 50 Hz, 60 Hz, c.c.
Tensiune de iesire 3x230 V
Frecventa de iesire 0.1 - 400 Hz (setare implicita 0.5 - 80 Hz)
Turatie motor 0-24000 rpm
Putere 2.2 kW
Regim de functionare HD - heavy-duty
Curent nominal 10 A
Sistem de control Sinusoidal PWM
Tip control Control vectorial, V/f constant, cuplu variabil, cresterea automata a cuplului, economisire energie, setare automata.
Tip motor Asincron trifazat
Nivelul tensiunii de iesire Reglabil intre 50 si 330 V, prin ajustarea tensiunii de intrare (nu poate creste peste nivelul tensiunii de intrare)
Control frecventa De pe panou, de pe panoul extern, din potentiometru, din butoane, semnal analogic, comunicatie
Trepte de viteza prestabilite Frecventa de baza + 15 alte trepte de viteza, utilizand combinatii ale contactelor de intrare
Suprasarcina 150% pentru 60 de secunde, 200% pentru 0.5 secunde

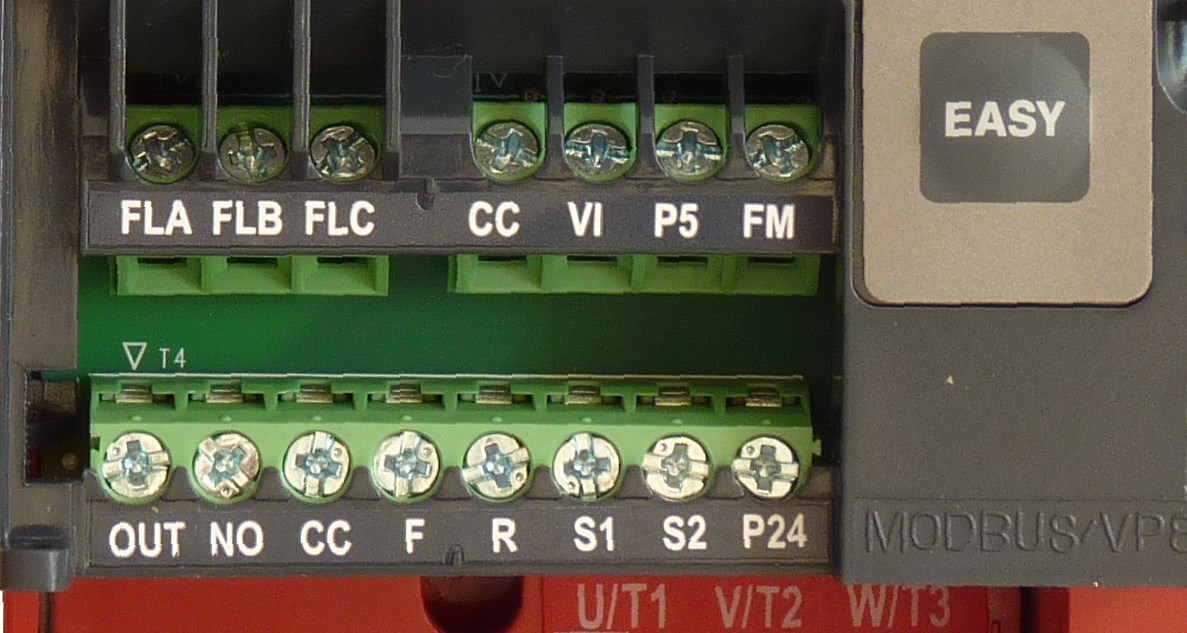

Tip intrari 4 Intrari digitale; 1 intrare analogica sau digitala;
Tip iesiri 1 iesire pe releu; 1 iesire pe colector in gol; 1 iesire analogica;
Intrari (1) 4 intrari digitale,
Intrari (2) 0...10 V, 0...5 V, 0/4...20 mA, potentiometru,
Iesiri (1) Releu 2A NCNO
Iesiri (2) 0...10 V sau 0/4...20 mA sau 7.5 V-1 mA c.c., digitala sau tren de impulsuri,
Filtru EMC C1
Comunicatie Modbus RTU, Toshiba, RS 485, 38.4 kbps max.
Surse interne cc P24 (24 V 100 mA) P5 (5 V 10 mA - pentru intrare analogica)
Circuit de franare Nu
STO, blocare pornire neasteptata Nu
Bobina incorporata Nu, optional bobina c.c.
Placi de extensie Nu
Afisaj LED 4 digiti cu 7 segmente
Grad de protectie IP20, tropicalizat
Informatii afisate Frecventa de lucru, viteza de rotatie (prin multiplicarea frecventei), sensul de rotatie, curentul de iesire, tensiunea de intrare, tensiunea de iesire, cuplul, curentul de cuplu, factorul de incarcare al convertizorului, puterea, informatii legate de contactele de intrare/iesire, versiunea CPU1 si 2, valoarea de feedback a PID, ultimele 4 declansari, alarma pentru inlocuirea componentelor, timpul cumulat de functionare
Protectii Prevenirea declansarii (stall prevention), limitarea curentului, supracurent, scurtcircuit pe iesire, supratensiune, subtensiune, detectarea punerilor la pamant, pierderea fazei de alimentare, pierderea fazei de iesire, protectie la suprasarcina prin releu termic, prevenirea supracurentilor la pornire, cuplu excesiv, curent minim, supraincalzire, durata de functionare, oprire de urgenta, diverse prealarme
Modalitati de comanda Din panou, de la distanta, prin comunicatie
Mod de programare De pe panoul frontal, de pe panoul extern, cu programatorul portabil, din software PCM002Z
Functii Control PID, putere recuperativa, auto-restart, franare in cc, evitarea frecventei de rezonanta, diminuarea declansarilor, hibernare, controlul frecventei prin semnale de intrare, comunicatie in 2 fire, intrari si iesiri programabile, iesire analogica de curent si de tensiune, iesire tren de impulsuri, avertizare pentru inlocuirea componentelor, informatii detaliate afisate la avarie, blocare cu parola, functie de ghidare la parametrizare, Intrarile si iesirile sunt programabile, 60 de functii pentru contactele de intrare si 40 de functii pentru contactele de iesire,
Racire Fortata cu ventilator
Optiuni Panou de comanda extern, RKP002Z, RKP007Z, Programator portabil, PWU003Z, Convertor USB-Serial, USB001Z,
Conditii de utilizare si de mediu -10...+60°C (peste 40°C inlaturati banda superioara de protectie si reduceti curentul de iesire), umiditate intre 5...95% fara condens; altitudine max. 3000 m (peste 1000 m trebuie redus curentul de iesire). Montare in interior; fara expunere directa la lumina soarelui, gaze corozive, gaze explozive sau inflamabile, vapori de ulei, sau praf; si vibratii mai mici decat 5.9 m/s2 (10...55 Hz).
Standarde CE, UL, CSA
Note HD - heavy-duty; ND - normal-duty (pompe si ventilatoare)
Garantie persoane fizice 36 de luni
Garantie persoane juridice 36 de luni

Cataloage

VFNC3 - Catalog.pdf 11.93MB Download

Manuale

VFNC3 - MANUAL ENG.pdf 5.76MB Download
VFNC3 - RS485 Communication Function Instruction Manual.pdf 884.19KB Download

Detalii

VFNC3 - Afisarea vitezei in locul frecventei.pdf 74.93KB Download
VFNC3 - Alegerea informatiilor care sa fie afisate.pdf 203.57KB Download
VFNC3 - Coduri de alarma.pdf 149.43KB Download
VFNC3 - Descriere cod produs.pdf 75.55KB Download
VFNC3 - Dimensiuni exterioare si masa.pdf 171.53KB Download
VFNC3 - Franare c.c..pdf 65.98KB Download
VFNC3 - Functia de ghidare.pdf 102.29KB Download
VFNC3 - Functii pentru contactele de intrare si iesire.pdf 165.73KB Download
VFNC3 - Lista parametrilor.pdf 215.38KB Download
VFNC3 - Mentenanta si service.pdf 150.92KB Download
VFNC3 - Parametrii principali, setare initiala, default settings.pdf 59.18KB Download
VFNC3 - Reglarea tensiunii pe iesire.pdf 98.12KB Download
VFNC3 - Respectarea directivei CE.pdf 153.75KB Download
VFNC3 - Rolul condensatorului de impamantare eng.pdf 46.28KB Download
VFNC3 - Selectarea cablurilor si dispozitivelor externe.pdf 198.42KB Download
VFNC3 - Setarea functiilor pentru contactele de intrare si iesire.pdf 345.88KB Download
VFNC3 - Setarea parametrilor motorului (daca difera de setarile standard).pdf 71.02KB Download
VFNC3 - Setarea parolei.pdf 71.62KB Download
VFNC3 - Setari standard in functie de puterea convertizorului si regiune.pdf 77.01KB Download
VFNC3 - Shema electrica si borne.pdf 250.28KB Download

Software

PCM002Z - Parametrizare si mentenanta.zip 17MB Download
PCM002Z_User_Manual e6582094.pdf 2.68MB Download
TICESE - Energy saving estimator.rar 7.34MB Download
TICHE - Harmonics estimator.zip 14.12MB Download
