Toshiba VFS15. Comanda de la distanță
PARAMETRIZARE
Informații generale
Pentru a intra sau ieși din meniu apăsați MODE
Pentru navigare în meniu sau pentru a schimba o valoare învârtiți de rotiță
Pentru a seta o valoare apăsați in centrul rotiței
După apăsarea tastei MODE pe ecran este afișat AUH (primul dintre parametrii de bază).
Mai jos, în paranteză sunt trecute valorile predefinite
Instrucțiunile sunt sub forma: Informații afișate pe ecran | Explicație
Configurare logică pozitivă
Dacă utilizați sursa internă a convertizorului, având convertizorul și circuitele de comandă scoase de sub tensiune, comutați switch-ul SW1 pe source, adică P24 va fi contact comun (sursa).
Configurarea inițială
Set: EU | Alegerea regiunii și stabilirea automată a valorilor parametrilor de bază
Parametrizare pentru comanda de la distanță, utilizând bornele de intrare
În paranteză sunt trecute valorile predefinite
- Apasati MODE

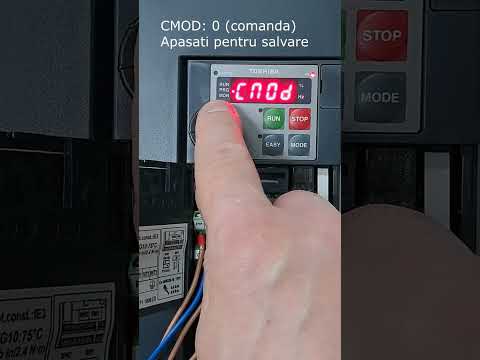

- CMod:0 (1) | Comanda se va face prin blocul terminal.
- Alegerea semnalului pentru reglarea frecvenței
- a) FMod: 1 (0) | VIA, 0-10 V sau potențiometru.
sau
b) FMod: 2 (0) | VIB, 0-10 V; F107:1 (0) – pentru semnal -10-+10V
sau
c) FMod: 8 (0) | VIC, 4-20 mA; F216:0 (20) – pentru semnal 0-20 mA
Dacă doriți să modificați frecvența din rotița convertizorului, lăsați acest parametru nemodificat.
V-ar mai putea interesa și: ACC (timp de accelerare 0-FH), DEC (timp de decelerare), FH (frecvența maximă), UL (limita de sus a frecvenței), LL (limita de jos a frecvenței); puteți lăsa valorile standard, la fel și pentru F109 (utilizarea intrărilor analogice ca intrări logice) și F216-F219 (pentru intrarea VIC)
Apăsați MODE până reveniți la ecranul de bază (0.0)
Dacă este ceva ce nu înțelegeți în acest proces, apăsați MODE de câteva ori pentru a reporni din ecranul AUH.
Dacă motorul are alte caracteristici decât cele standard (cap. 11.4, pag. k-34), trebuie modificați parametrii:
tHr | Protecția termică [în % din curentul nominal al convertizorului]
Se calculeaza: (Imotor/Iconvertizor) x 100 (pag. E-8)
Exemplu:
I motor = 3,5 A (curentul nominal al motorului)
I convertizor = 4,1 A (curentul nominal al convertizorului)
3,5/4,1 x 100 = 85.37; setăm tHr: 86
F405 | Puterea motorului [kW]
F415 | Curentul [A]
F417 | Turația [rpm]
Apăsarea de două ori a tastei MODE readuce ecranul în modul standard de vizualizare (afișează frecvența de lucru)
Pentru a reveni la setările din fabrică:
Setați parametrul tyP pe “13”, sau
Setați parametrul Set pe “0”
Pentru a verifica ultimii parametri modificați, se utilizează funcția AUH. Aceasta afișează ultimii 5 parametri care au fost modificați.
EFECTUAREA LEGATURILOR
(COMUN P24)
Start/Stop
Pentru mers înainte, trebuie efectuat un contact între F și P24.
Pentru mers înapoi, utilizați R și P24.
Deschiderea contactului: încetinire și oprire
1) Setarea frecvenței utilizând potențiometru extern
2) Reglarea frecvenței utilizând semnal de tensiune (0-10 V)
3) Reglarea frecvenței utilizând semnal de curent (4-20 mA)
F 216 reprezintă valoarea minimă a semnalului [%] pentru care frecvența este 0. Deci dacă semnalul de curent este 4-20 mA, F 216 va fi 20 [%] (adică 4 este 20% din 20 (valoarea maxima))
4) Reglarea frecvenței utilizând semnal de tensiune (-10-+10 V), mers înainte si înapoi
Interpretarea caracterelor afișate pe ecran
